蝶阀是部分回转阀门，其用途很广泛。
双向压硬密封蝶阀属于其中一种，其运动示意图见图1。
双向压
硬密封蝶阀的手轮驱动阀杆绕O点旋转，阀杆上的偏心圆等宽凸轮机构顺时针转动带动蝶板从A点移动到B点，蝶板脱离阀体密封面。阀杆继续旋转90°，蝶板从B点移动到C点，蝶阀开启。
蝶板从A点移动到B点，偏心等宽凸轮宽度等于蝶板轮槽宽度，偏心圆等宽凸轮和蝶板轮槽处于间隙配合。
如果流体从双向压硬密封蝶阀流道向右流动时，流体的水动力矩驱使蝶板有向逆时针旋转的趋势，蝶板在开启位置时，有向关闭方向运动的趋势。蝶板从B点移动到C点，阀杆带动蝶板逆时针旋转90°，蝶阀关闭。
若介质从蝶阀流道向左流动时，由于偏心圆等宽凸轮和蝶板轮槽处于间隙配合，介质的水动力矩驱使蝶板向顺时针方向旋转，偏心圆等宽凸轮宽无法带动蝶板向开启方向旋转。

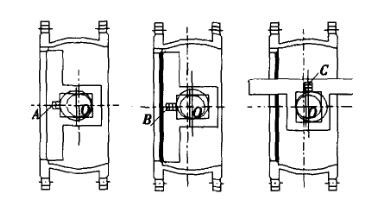

图1：双向压硬密封蝶阀运动示意图
